Reform

Literatur

• Franz Schmidlin: Elektrische + elektronische Batterie-Grossuhren
  Lausanne 1972, Verlag Scriptar
  Erwähnt werden die Kaliber 3000, 5000, 5050, 5055
• David Read: The Electric Remontoire
  Antiquarian Horology: Vol. 33 No. 2, December 2011
• Frank Dunkel: Frühe elektrische Wohnraumuhren
  Technik, Reparatur, Geschichte
  Norderstedt: Books on Demand, o.J.
• Bernard Froidevaux: L’horloge “Reform” une réussite horlogère méconnue
  Chronometropilia, Vol. 46
• Gernot Stähle: Autouhren der Junghans Uhrensammlung
  Schramberg: Selbstverlag, 2015
  dort werden zwei Autouhren (Hersteller. SAMAC und Novitas) mit Reform-Werk (12V) gezeigt
  Novitas als Markenname wurde (wann auch immer) von Graizely & Co. an Schild übertragen
• “Deutsche Uhrmacher Zeitung” 1927, Heft 51, Seite 998:
  Zur Frage 10524 (Nachträglich) Autouhren mit elektrischem Aufzug
  Die Firma Schild & Co in La-Chaux-de-Fonds fabriziert Autouhren unter der Bezeichnung “Exacta”
• o.N.: Eine neue elektrische Uhr (“Reform”)
  “Die Uhr”, 1950 Nr.21 S.17
• René P. Guye, Max Bossart: Horlogerie Électrique
  Lausanne: Journal suisse d’horlogerie et de bijouterie, Scriptar, 1948
• Flume: Flume-Großuhr-Schlüssel
  für den täglichen Gebrauch am Werktisch
  Leitfaden für die rationelle Reparatur von Weckern und Großuhren mit Fertig-Ersatzteilen.
  Berlin: Selbstverlag Rudolf Flume, 1957
• Flume: Großuhr-Flume-Schlüssel G2
  Leitfaden für den täglichen Gebrauch am Werktisch
  für die rationelle Reparatur von Weckern und Großuhren mit Fertig-Ersatzteilen.
  Berlin: Selbstverlag Rudolf Flume, 1967
• Zur Geschichte von (Otto) Schild & Co. siehe auch
  Investigating the Origins of the Hebdomas 8-Day Watch
  Investigating the Origins of the Hebdomas 8-Day Watch - Grail Watch
• Reform - 25 ans horloges électriques Schild & Co., La Chaux de Fonds, o.J.
  Bebilderter Festvortrag mit Rückblick auf die Firma Schild und die Erfolge des Reformwerks
  (DGC Bibliothek EL208).
• Reform - Catalogue “Schild et Cie, La Chaux de Fonds 1960”
  Produktkatalog mit Wand- und Tischuhren mit dem Reformwerk.
  (DGC Bibliothek KA879)
• George, René: Cours D’Appareillage Horaire Electrique, Vorlesungs-Manuskript, ca. 1960
  (DGC Bibliothek EL158)
• Isaacs, Eliot: Electric Clocks and Watches 1840 - 1960
  (DGC Bibliothek EL023)

Flume Werksucher “Schild & Co”

• 3000 “Electrora”
• 5000 “Reform” (zwei verschiedene Höhen der Unruhwelle)
• 5055 “Reform” (zwei verschiedene Höhen der Unruhwelle, nur G2)
• 7500 “Vigor” (mit Pendel)
• 7550 “Progress”
• alle Kaliber mit 4,5V, 5000 und 5055 auch mit 1,5V (nur G2)

Patente

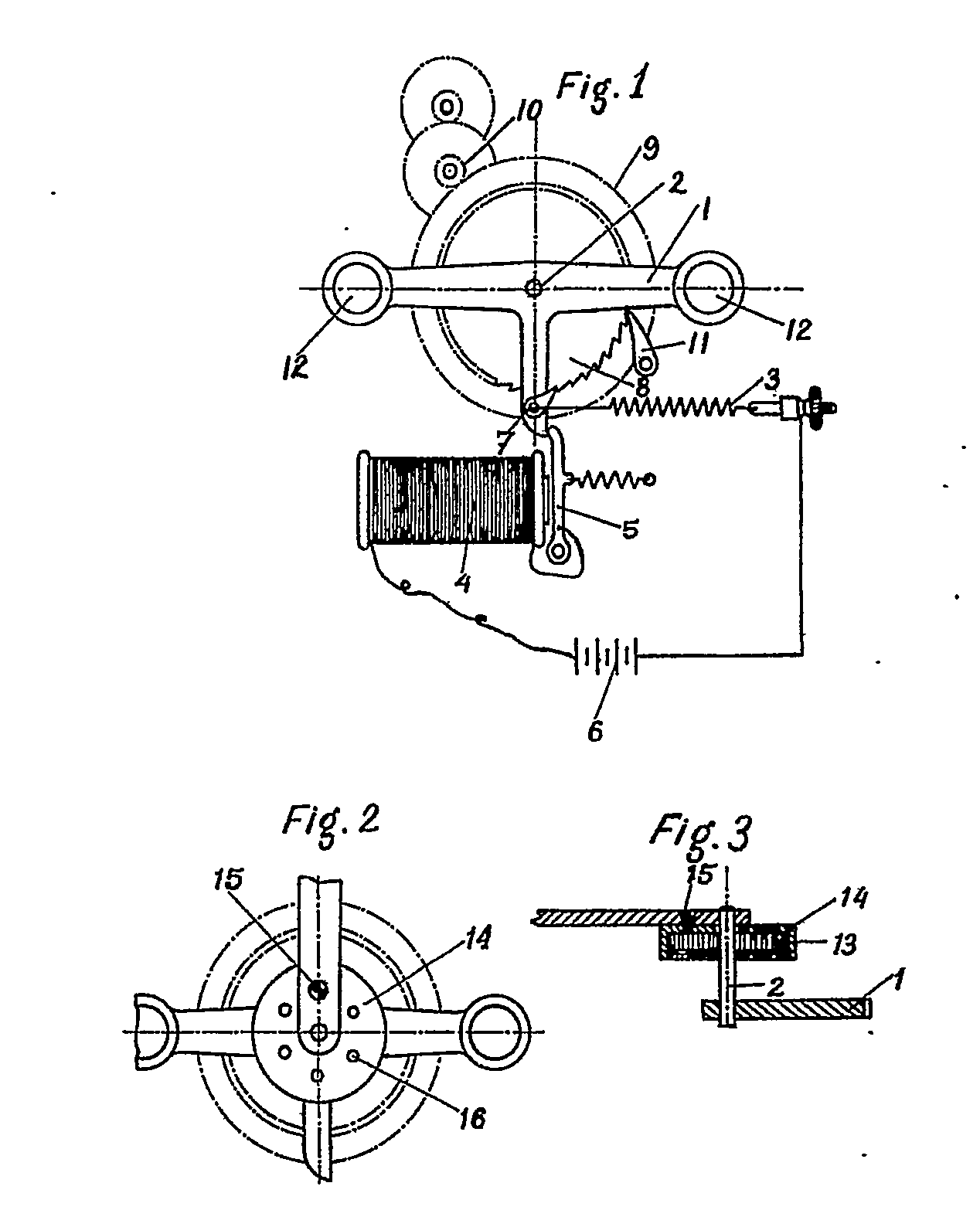

CH 120.301

ANSPRUCH:
Elektrischer Aufzugsmechanismus für ein Uhrwerk, der ein von einer Zugfeder angetriebenes Werksteuerelement sowie einen Elektromagneten umfasst, dessen Anker die besagte Feder aufzieht, dadurch gekennzeichnet, dass der Schalter für den Stromkreis des Elektromagneten durch das Steuerelement und den Anker gebildet wird; bei Anziehung durch den Elektromagneten treibt der Anker das Steuerelement gegen die Kraft der Zugfeder an, bis dieses an einen Anschlag stößt, woraufhin das Steuerelement seine Bewegung aufgrund des Schwungs fortsetzt und dabei die beiden Teile voneinander trennt sowie den Stromkreis unterbricht.

Unteransprüche:
1. Aufzugsvorrichtung nach dem Anspruch, dadurch gekennzeichnet, dass das Steuerelement aus einem stangenförmigen Hebel besteht, der an seinen Enden zur Erhöhung seines Trägheitsmoments dienende Massen trägt und mit einem radialen Arm versehen ist, der mit dem Anker zusammenwirkt.
2. Aufzugsvorrichtung nach dem Anspruch, dadurch gekennzeichnet, dass die Drehpunkte des Steuerelements und des Ankers so gewählt sind, dass bei einer Bewegung dieser Teile unter der Einwirkung des Elektromagneten zum Aufziehen der Zugfeder – während sie miteinander in Kontakt stehen – eine Verschiebung der Kontaktflächen gegeneinander stattfindet.

#Reform
